中鐵六局建筑地下結(jié)構(gòu)自防水施工技術(shù)二

無(wú)機(jī)納米抗裂防滲劑：

無(wú)機(jī)納米抗裂防滲含有專(zhuān)有的鋁鈣抑制劑，可選擇性的抑制C3A早期的快速水化，可大幅度降低水泥早期水化熱，降低早期最大水化熱峰值，緩解了混凝土結(jié)構(gòu)內(nèi)外溫度差，使混凝土內(nèi)外溫度幾乎一致。避免或減少了溫度裂縫和干縮裂縫。同時(shí)能使C2S 和C3S充分水化。

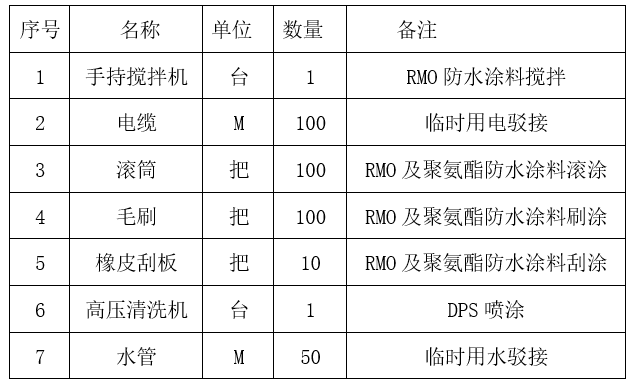

主要機(jī)械設(shè)備準(zhǔn)備及工具：

防水工程施工工藝

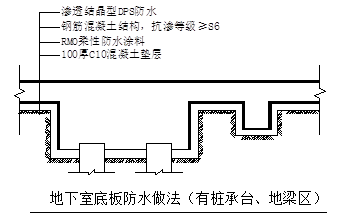

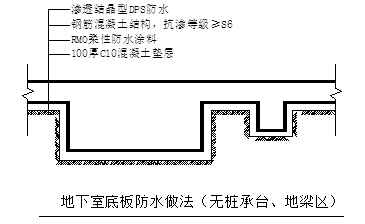

地下室底板防水施工工藝：

地下室底板防水施工工藝流程：

墊層壓光（土建）→RMO防水施工→保養(yǎng)交接 →地下室底板內(nèi)摻無(wú)機(jī)納米抗裂防滲劑混凝土澆搗→滲透結(jié)晶型DPS噴涂施工

地下室底板防水施工要點(diǎn)：

防水部位混凝土墊層需壓光，承臺(tái)側(cè)、地梁側(cè)及底面需砂漿找平壓光。

RMO防水施工工藝：在基面無(wú)明水的情況下（即相對(duì)濕度在10%—90%，如有明水，必須先吸干明水再進(jìn)行施工）用 RMO：水：水泥=1：0.2：0.2~0.3 的RMO混合物刮涂?jī)杀椋ǖ诙楸仨毚谝槐楸砻娓稍锖蟛拍苁┕?，成型厚度?/span>0.8—1.2mm ）。

RMO防水施工完成后需進(jìn)行自然養(yǎng)護(hù)，8小時(shí)后進(jìn)行下道工序施工。

底板內(nèi)摻無(wú)機(jī)納米抗裂防滲劑混凝土澆筑，混合配比為4KG/m3，在混凝土出廠前完成外加，施工單位派專(zhuān)人駐站檢查配比情況，澆搗初凝至終凝時(shí)間段（能上人且不傷結(jié)構(gòu)），即進(jìn)行DPS（配比0.3KG/m² ）噴涂，涂層厚度：1.0mm，2小時(shí)內(nèi)不上人且不得淋水。

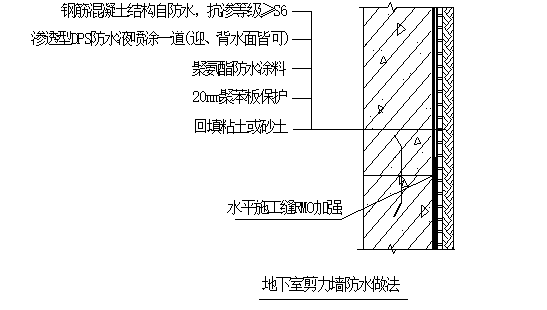

地下室剪力墻防水施工工藝：

地下室剪力墻防水施工工藝流程：

剪力墻模板拆除→剪力墻水平施工縫打磨或修補(bǔ)平整（土建完成）→對(duì)拉螺桿切平于砼面（土建完成）→對(duì)拉螺桿防銹漆處理→對(duì)拉螺桿RMO防水涂料封堵→剪力墻水平施工縫RMO防水施工→ DPS永凝液涂→聚氨酯防水涂料施工→聚苯板保護(hù)→土方回填

地下室剪力墻防水施工要點(diǎn)：

內(nèi)摻無(wú)機(jī)納米抗裂防滲劑混凝土（混合配比為4KG/m3，）剪力墻澆筑成型，。

將剪力墻對(duì)拉螺桿切平混凝土墻面，便于防銹漆及RMO防水防銹處理。

DPS（配比0.3KG/m²涂層厚度：1.0mm ）噴涂施工，首先用鏟刀、鋼絲刷、高壓槍將施工基面的浮渣、污跡、疏松處清理干凈；用清水沖洗所有施工基面，不能有松動(dòng)物以及浮渣；在基面無(wú)明水的情況下（即相對(duì)濕度在10%—90%）用攪拌器將 DPS攪拌3~5分鐘出現(xiàn)泡沫為止，再用噴霧器或高壓清洗機(jī)噴涂。

DPS噴涂完畢，待干燥后進(jìn)行聚氨酯防水涂料施工，涂刷兩遍，保持均勻。

EQ \o\ac( ○ ,5) 5 將剪力墻水平施工縫修補(bǔ)或打磨平整后，進(jìn)行防水施工：用RMO：水：水泥=1：0.2 ：0.2~0.3的RMO混合物刮涂?jī)杀椋ǖ诙楸仨毚谝槐槊娓稍锖蟛拍苁┕?，成型厚度?/span>0.8 — 1.2mm），防水層完成面寬度約100mm~150㎜.

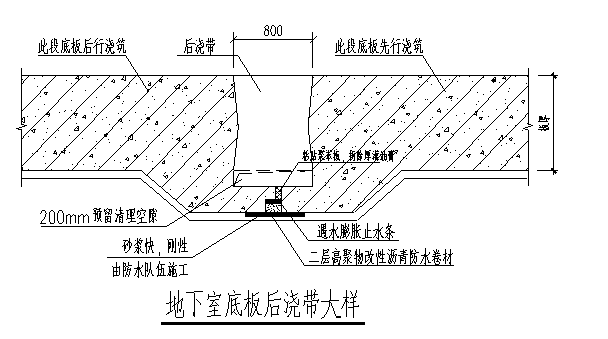

后澆帶防水施工：

后澆帶墊層硬化后，鋪貼兩層600寬雙面自粘聚合物改性瀝青防水卷材。

后澆帶一側(cè)鋼筋綁扎完成后，撕開(kāi)卷材表面薄膜，粘于后澆一側(cè)卷材表面予以保護(hù)，等待抗裂防滲劑混凝土（混合配比為4KG/m3，）混凝土澆搗。

混凝土澆搗完畢后，模板拆除，于后澆帶正中縫內(nèi)采用1:2砂漿打底，形狀為：H×W=100 ×50，表面壓光。

待后澆帶另一側(cè)鋼筋綁扎之前，選用50*20*5000遇水膨脹止水條利用水泥釘鋪貼于砂漿打底位置，撕開(kāi)保護(hù)薄膜，等待另一側(cè)混凝土的澆注（期間不允許有明水粘于止水條上）。

另一側(cè)混凝土澆筑時(shí)，將聚苯板放置于止水條上，使兩側(cè)混凝土隔離成縫；終凝后將聚苯板拆除，油膏灌注其中，等待后澆帶后澆部分混凝土澆搗。

防水效果驗(yàn)證

結(jié)構(gòu)自防水效果（ 0.5Mpa下抗?jié)B能力）驗(yàn)證

         試驗(yàn)結(jié)果基準(zhǔn)試件滲透高度為： 143mm ，通過(guò)內(nèi)摻無(wú)機(jī)納米抗裂防滲劑+外噴DPS的滲透高度： 56mm ，滲透高度降低高達(dá)60%，

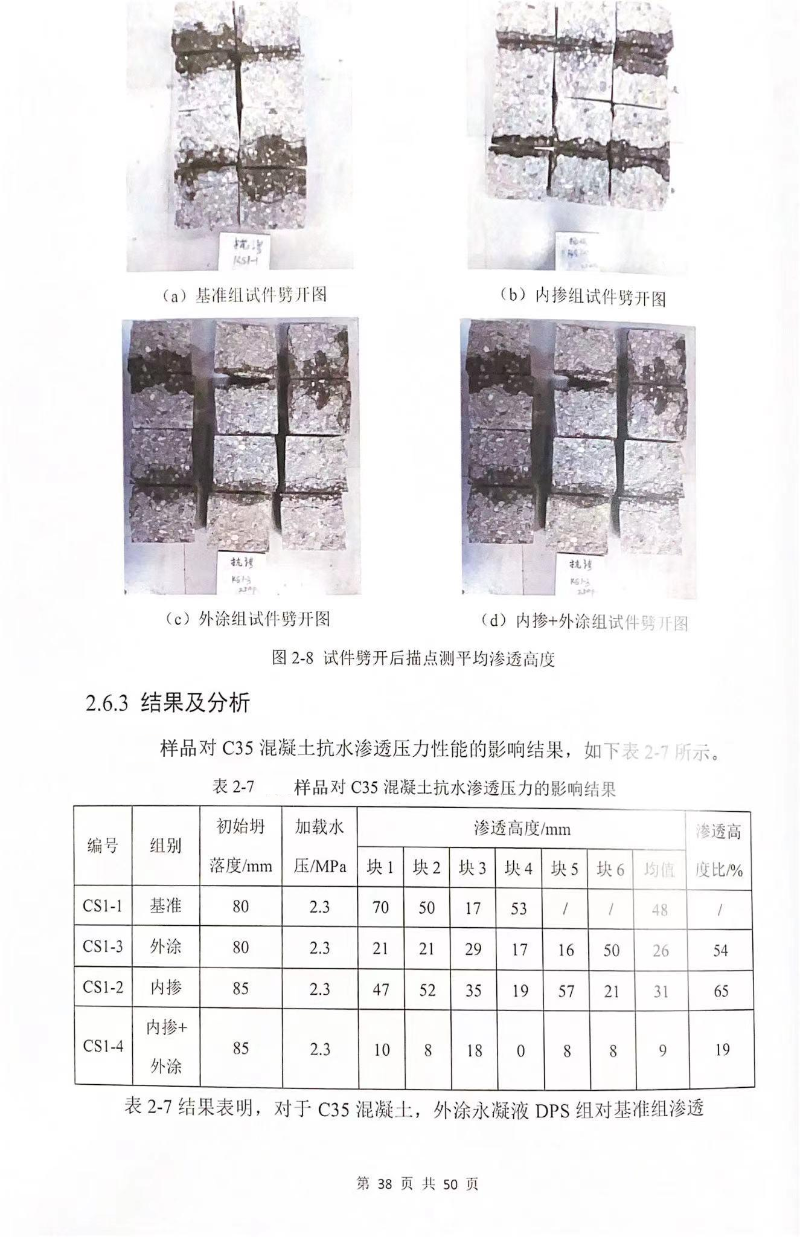

進(jìn)一步抗?jié)B能力（ P23壓力下測(cè)試）驗(yàn)證

試驗(yàn)結(jié)果基準(zhǔn)混凝土滲透深度為 48mm，內(nèi)摻無(wú)機(jī)納米抗裂防滲劑+外噴永凝液DPS 后，滲透深度為： 9mm，滲透高度降低：81.2%。

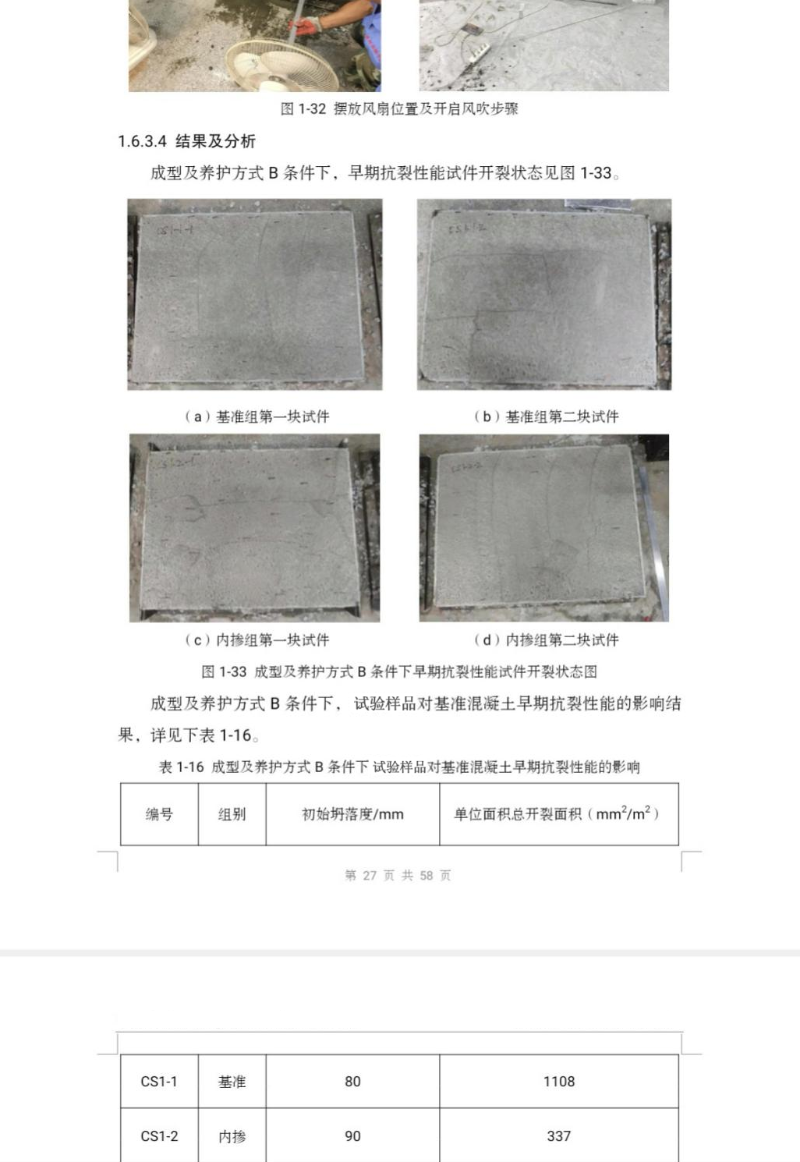

對(duì)裂縫的控制效果驗(yàn)證

試驗(yàn)結(jié)果基準(zhǔn)試樣開(kāi)裂1108，內(nèi)摻科洛無(wú)機(jī)納米抗裂防滲劑的開(kāi)裂337，減少：達(dá)69.5% 。

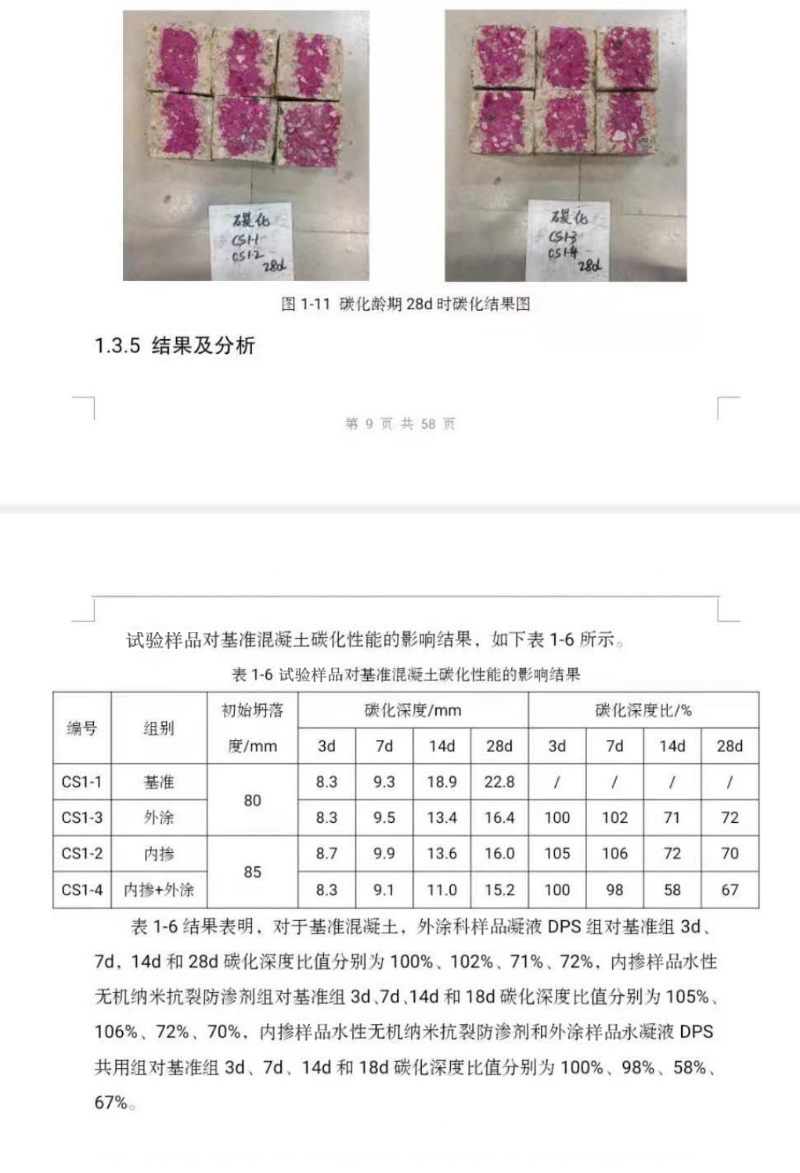

對(duì)抗碳化能力效果驗(yàn)證

試驗(yàn)結(jié)果基準(zhǔn)試件碳化深度為：22.8mm，外噴永凝液DPS碳化深度： 16.4mm ，內(nèi)摻無(wú)機(jī)納米抗裂防滲劑碳化深度：16mm，內(nèi)摻+外噴試件碳化深度為： 15.2mm ，降低率高達(dá)： 33%。

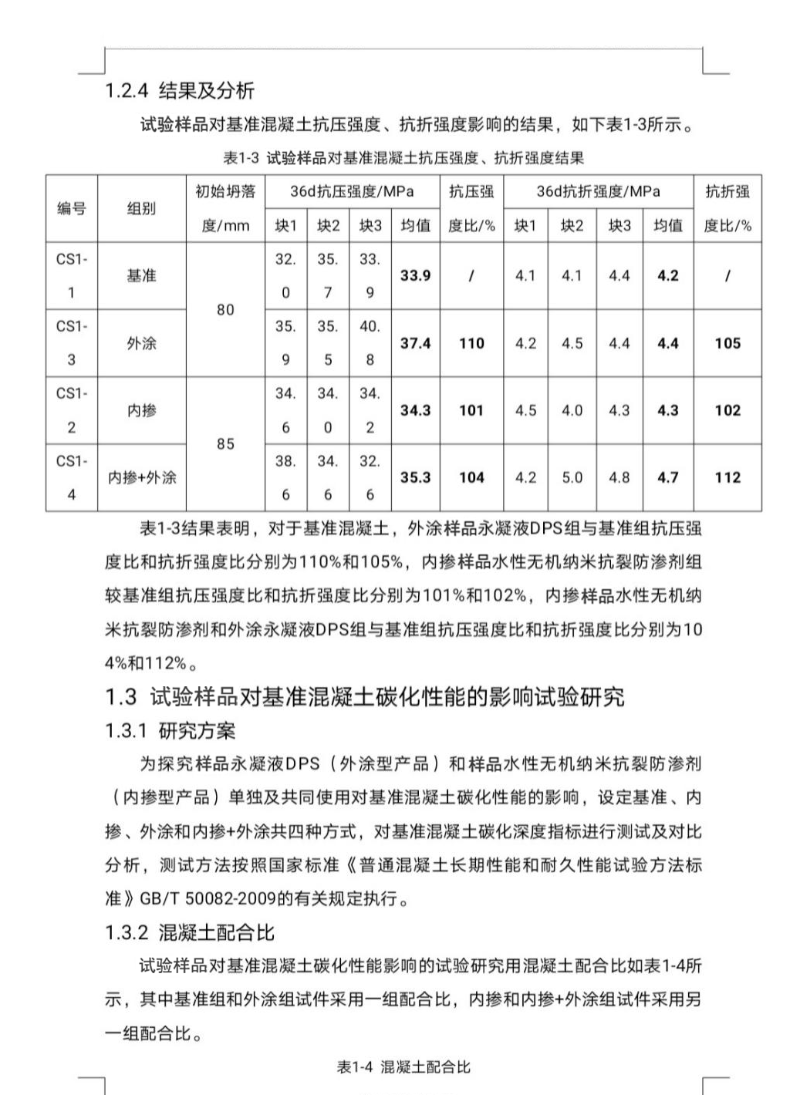

對(duì)抗壓抗折強(qiáng)度的影響效果驗(yàn)證

試驗(yàn)結(jié)果基準(zhǔn)試件抗壓強(qiáng)度為33.9MPa，外噴DPS后為： 37.4MPa ，內(nèi)摻無(wú)機(jī)納米抗裂防滲劑后：34.3MPa，內(nèi)摻+外噴后： 38.2MPa ，提高： 4.3%。基準(zhǔn)試件抗折強(qiáng)度為4.2MPa，外噴 DPS 后為： 4.4MPa ，內(nèi)摻無(wú)機(jī)納米抗裂防滲劑后：4.3MPa，內(nèi)摻 +外噴后： 4.7MPa ，提高 11%。

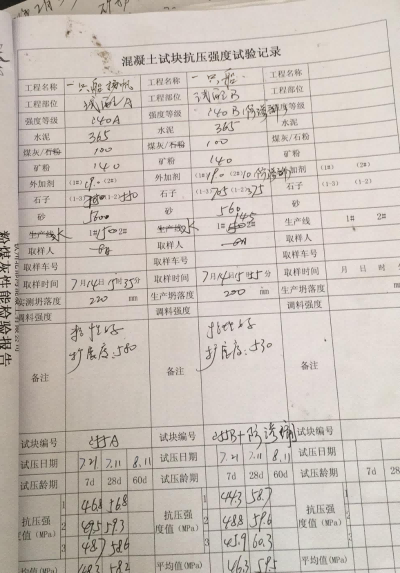

試塊7天、28天強(qiáng)度對(duì)比

通過(guò)試驗(yàn)可以看到，添加抗裂防滲劑的混凝土試塊，7天抗壓強(qiáng)度變低，說(shuō)明混凝土前期抑制水化熱反應(yīng)、避免溫縮開(kāi)裂的能力合格，后期28 天強(qiáng)度比普通試塊的抗壓強(qiáng)度有所提升。

成品保護(hù)：

已噴涂好的防水層，應(yīng)及時(shí)采取保護(hù)措施，不得損壞，操作人員不得穿釘子鞋作業(yè)。

防水層施工時(shí)應(yīng)注意保護(hù)成品，防止污染。

應(yīng)注意的問(wèn)題：

DPS施工

DPS使用時(shí)不可用水稀釋?zhuān)昧坎坏贸^(guò) 6㎡/kg；

不可用于玻璃、釉面磚、瓷磚或瓦的防水封閉。如果不小心涂上，應(yīng)立即用水洗掉；

不能用于輕骨料制作的輕質(zhì)混凝土，因?yàn)樵摲N混凝土多孔，且含堿量不足；

不可用玻璃器具裝載，也不能與鋁質(zhì)材料接觸，以防損壞或侵蝕；

噴涂表面溫度應(yīng)高于零攝氏度。

RMO施工

基面必須平整并清理干凈；

嚴(yán)格按照檢測(cè)報(bào)告配合比配制；

必須分兩次刮涂保證厚度：

至少養(yǎng)護(hù)4小時(shí)后才能上人且穿膠底鞋，養(yǎng)護(hù) 8小時(shí)后才能進(jìn)行下道工序施工。
