水泥基滲透結(jié)晶防水涂料如何使用？施工方法以及采用何種標(biāo)準(zhǔn)？

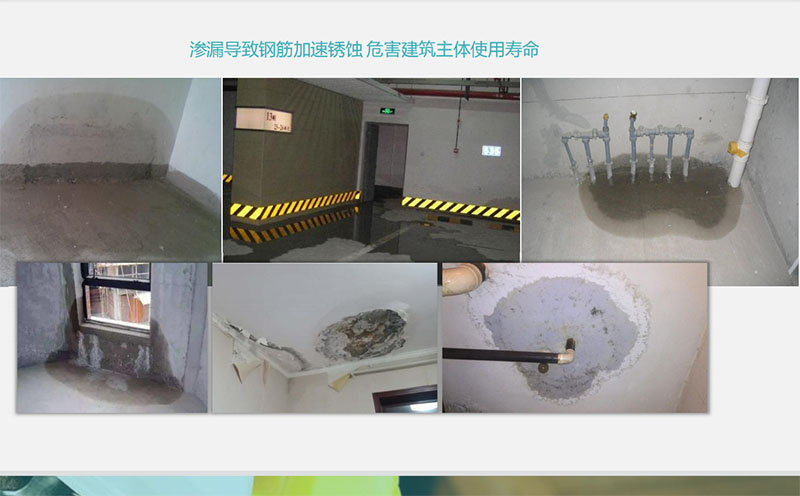

水泥基滲透結(jié)晶防水涂料一般根據(jù)TCECS848-2021無(wú)機(jī)水性滲透結(jié)晶型材料應(yīng)用技術(shù)規(guī)程使用和驗(yàn)收，水泥基滲透結(jié)晶防水涂料優(yōu)點(diǎn)價(jià)格較低，缺點(diǎn)是施工工藝比較嚴(yán)格，壽命不長(zhǎng)久存在脫層的風(fēng)險(xiǎn)。

水泥基滲透結(jié)晶防水材料為硅酸鹽水泥（即海外波特蘭水泥）或普通硅酸鹽水泥（以下簡(jiǎn)稱普通水泥）、精細(xì)石英砂(或硅砂)是一種剛性防水材料，由活性化合物(催化劑，俗稱進(jìn)口母料)等輔料制成。

包裝儲(chǔ)存
水泥基滲透結(jié)晶防水材料一般為粉末袋或桶，需要防潮包裝袋，保質(zhì)期一般為一年。

施工技術(shù)

2、施工標(biāo)準(zhǔn)
水泥基滲透結(jié)晶防水材料的催化劑和活性化合物一般為10°C以上可激活，每平方米用量至少為1.5kg,才能實(shí)現(xiàn)0.8mm/㎡涂層厚度要求；施工現(xiàn)場(chǎng)無(wú)限制，室內(nèi)安全操作無(wú)通風(fēng)，具有天然成品保護(hù)功能。

3、施工方法
水泥基滲透結(jié)晶材料一般采用刷涂施工、刷涂施工或干撒施工。
(1)刷涂施工：在刷涂施工方法中，準(zhǔn)備砂漿是保證防水質(zhì)量的關(guān)鍵。一般情況下，混合砂漿應(yīng)在30min內(nèi)用完。硬砂漿不能再使用了。嚴(yán)格掌握水灰比，施工前一般需要加入3~4種材料，攪拌均勻。
 (2)涂裝施工:砂漿要配制好，才能真正起到防水的作用。施工前一般需要加入2~3份水?dāng)嚢杈鶆颉?/span>

 (3)干灑施工：一般在混凝土混合物澆筑前，產(chǎn)品按一定量撒在墊層上，撒粉時(shí)間為澆筑混凝土30min前。從現(xiàn)場(chǎng)施工情況來(lái)看，干灑施工方法存在不能整體防水的隱患。因?yàn)椋?dāng)干灑結(jié)束時(shí)，在澆筑混凝土?xí)r，水泥基吸收大量的水，刺激活性化合物的化學(xué)反應(yīng)，墊層上的水泥基可能滲透到低強(qiáng)度的墊層中，當(dāng)然，它也可能滲透到鋼筋混凝土層中。難以保證干灑水泥基能在鋼筋混凝土層下均勻吸附，使防水層斷層，不能發(fā)揮整體防水效果。

4、養(yǎng)護(hù)要求
涂刷后水泥基滲透結(jié)晶防水材料的維護(hù)非常重要。當(dāng)水泥基滲透結(jié)晶防水材料的涂層固化至不會(huì)被噴水損壞時(shí)，必須仔細(xì)維護(hù)1~2天，每天噴水3~5次，或用濕冷透氣的粗麻布和草墊覆蓋3天。完工后48小時(shí)內(nèi)，應(yīng)避免雨、霜、日曬或4C以內(nèi)的長(zhǎng)期低溫。如果空氣循環(huán)不良或沒(méi)有通風(fēng)條件（如封閉煤礦或隧道），應(yīng)使用風(fēng)扇或鼓風(fēng)機(jī)協(xié)助通風(fēng)。一般來(lái)說(shuō)，水泥基礎(chǔ)的使用需要維護(hù)7天才能進(jìn)行其他工作。對(duì)于容納高溫?zé)崃炕蚋g性液體的設(shè)施（如廢水池），應(yīng)在維護(hù)2~3周后投入使用。

功能效果

2、兼容性功能
由于涂層厚度，水泥基滲透結(jié)晶防水材料在一定程度上減少了外應(yīng)力對(duì)混凝土固層的破壞；符合環(huán)保等級(jí)，無(wú)毒無(wú)污染。

3、催化劑的差異
雖然水泥基和水基滲透結(jié)晶防水材料屬于化學(xué)變化的滲透結(jié)晶防水材料，也有自己的活性化合物，即催化劑，但附著在這兩種材料上的催化劑與化學(xué)成分和化學(xué)結(jié)構(gòu)相去甚遠(yuǎn)，以促進(jìn)反應(yīng)的化學(xué)性質(zhì)。
水泥基的催化劑由粉末組成。催化劑激活前不能有明水，這就要求水泥基材料用封閉的容器包裝，因?yàn)橹灰嗷拇呋瘎┚腿菀准せ?，反?yīng)物質(zhì)被激活，產(chǎn)品失效。目前，國(guó)內(nèi)水泥基產(chǎn)品主要分為兩種：

1.進(jìn)口海外核心母料，其他成分在中國(guó)生成包裝；

2.在中國(guó)購(gòu)買催化劑，然后與其他成分生成包裝。嚴(yán)格地說(shuō)，水泥基催化劑的化學(xué)性能和質(zhì)量以及相應(yīng)的化學(xué)結(jié)構(gòu)和中間體的制備不能與歐美國(guó)家的水泥基活性化合物相比。

由于國(guó)內(nèi)催化劑生產(chǎn)單位到目前為止還沒(méi)有生產(chǎn)出具有獨(dú)立專有技術(shù)含量的同類催化劑，大部分都可以提供替代品。因此，雖然生產(chǎn)的水泥基防水材料在市場(chǎng)上價(jià)格較低，眾多工程表明純國(guó)產(chǎn)水泥基防水材料利用GB 8445-2001標(biāo)準(zhǔn)的不足， 工程中的使用造成不良后果。不要貪圖便宜帶來(lái)品牌或經(jīng)濟(jì)的損失。

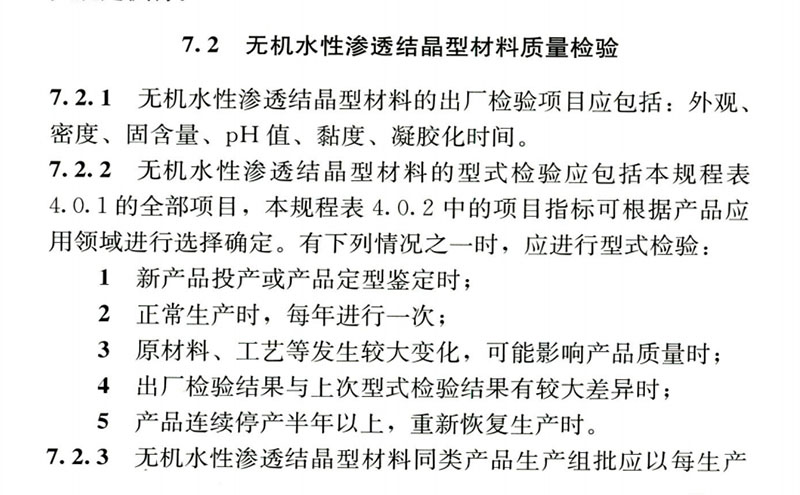

TCECS848-2021無(wú)機(jī)水性滲透結(jié)晶型材料應(yīng)用技術(shù)規(guī)程免費(fèi)下載
