亚洲欧美日韩自拍,亚洲偷偷自拍视频网站,欧美性生活黄色大片,中文字幕熟女人妻偷伦天美,日本xxx高清视频在线观看

您的位置: 首頁(yè) > 防水技術(shù) > 科洛結(jié)構(gòu)自防水永凝液對(duì)基準(zhǔn)混凝土性能影響的試驗(yàn)研究之八

科洛結(jié)構(gòu)自防水永凝液對(duì)基準(zhǔn)混凝土性能影響的試驗(yàn)研究之八

返回列表 來(lái)源：發(fā)布日期： 2022.04.29 瀏覽次數(shù)：0

結(jié)構(gòu)自防水產(chǎn)品對(duì)C30混凝土性能影響的試驗(yàn)研究

2.1 研究方案

為探究科洛永凝液DPS（外涂型產(chǎn)品）和科洛水性無(wú)機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）單獨(dú)及共同使用對(duì)C30混凝土性能的影響，設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式，對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度、碳化性能、抗水滲透壓力、抗凍融性能（單面鹽凍法）、早期抗裂性能等進(jìn)行測(cè)試及對(duì)比分析，測(cè)試按照《混凝土物理力學(xué)性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50081-2019和《普通混凝土長(zhǎng)期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082-2009的有關(guān)規(guī)定執(zhí)行。

2.2 原材料

結(jié)構(gòu)自防水對(duì)C30混凝土性能影響的試驗(yàn)研究用原材料如下：水泥為P.O 42.5水泥，混凝土用砂為Ⅱ區(qū)中砂，石子為5～25mm的連續(xù)級(jí)配碎石，減水劑為聚羧酸系減水劑（非引氣型），拌和水為北京市自來(lái)水，科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司提供的永凝液DPS（外涂型產(chǎn)品）和科洛水性無(wú)機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品），內(nèi)摻用量為膠凝材料總質(zhì)量的2%。

2.3 混凝土配合比

結(jié)構(gòu)自防水對(duì)C30混凝土性能影響的試驗(yàn)研究用混凝土配合比見表2-1，其中基準(zhǔn)組和外涂組試塊采用一組配合比，內(nèi)摻和內(nèi)摻+外涂組試塊采用另一組配合比。

表2-1 混凝土配合比

組別	編號(hào)	備注	水灰比	砂率/%	P.O42.5水泥/kg	礦粉/kg	粉煤灰/kg	砂/kg	石子/kg	水/kg	PC/ kg	科洛抗裂防滲劑/kg
基準(zhǔn)配合比	KS1-1	基準(zhǔn)	0.48	43	198	72	90	794	1053	173	4.67	0
	KS1-3	外涂
內(nèi)摻配合比	KS1-2	內(nèi)摻	0.46	43	198	72	90	794	1053	166	4	7.2
	KS1-4	內(nèi)摻+外涂

注1：混凝土坍落度控制在180mm～200mm，PC用量根據(jù)坍落度測(cè)試情況進(jìn)行調(diào)整， PC為一次性加入。

注2：外涂組試件（編號(hào)KS1-3）按基準(zhǔn)組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。

注3：內(nèi)摻+外涂組試件（編號(hào)KS1-4）按內(nèi)摻組配合比攪拌、成型，并按規(guī)定齡期浸泡于科洛DPS永凝液中。

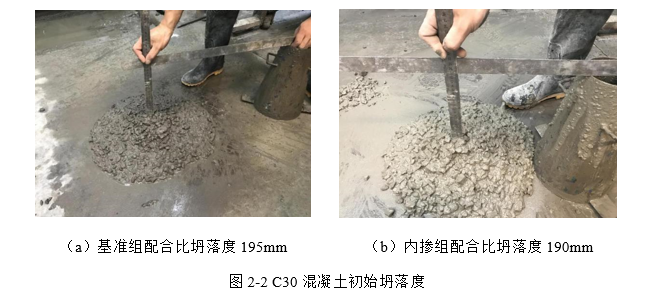

按照表2-1配合比配制的混凝土，初始坍落度結(jié)果見下圖2-2。

微信圖片_20220429100346

2.4 科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度影響的試驗(yàn)研究

2.4.1 試件成型及養(yǎng)護(hù)

抗壓強(qiáng)度試驗(yàn)用混凝土試件尺寸為100mm×100mm×100mm，抗折強(qiáng)度試驗(yàn)用混凝土試件尺寸為 100mm×100mm×400mm ，試件浸泡及養(yǎng)護(hù)如下表2-2所示。

表2-2 抗壓、抗折試驗(yàn)用試件浸泡及養(yǎng)護(hù)方式

編號(hào)	組別	浸泡及養(yǎng)護(hù)方式
KS1-1	基準(zhǔn)	標(biāo)準(zhǔn)養(yǎng)護(hù)至36d（28d+1d+1d+6d ）
KS1-2	內(nèi)摻	同上

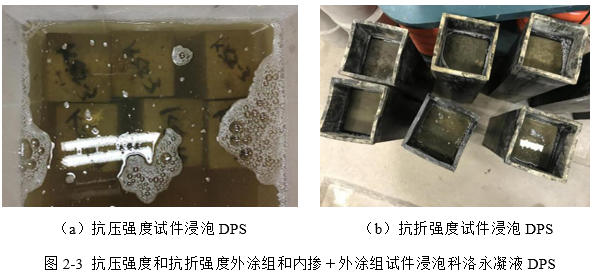

KS1-3	外涂	標(biāo)準(zhǔn)養(yǎng)護(hù)至28d齡期，室內(nèi)干養(yǎng)護(hù)1d 。取出后浸泡于科洛DPS永凝液中24h ，浸入液面高出試件不少于10mm(見圖2-3) ，取出后，標(biāo)準(zhǔn)養(yǎng)護(hù)6d，總齡期計(jì)36d
KS1-4	內(nèi)摻+外涂	同上

微信圖片_20220429140806

2.4.2 結(jié)果及分析

科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度結(jié)果，如下表2-3所示。

表2-3 科洛產(chǎn)品對(duì)C30混凝土抗壓強(qiáng)度、抗折強(qiáng)度結(jié)果

編號(hào)

組別

初始坍落度/擴(kuò)展度（mm）

36d抗壓強(qiáng)度/MPa

抗壓強(qiáng)度比/%

36d抗折強(qiáng)度/MPa

抗折強(qiáng)度比/%

塊1

塊2

塊3

均值

塊1

塊2

塊3

均值

KS1-1

基準(zhǔn)

195/330

51.6

51.7

50.2

51.2

5.8

5.6

5.9

5.8

KS1-3

外涂

55.6

54.0

54.8

54.8

107

6.0

6.2

6.1

6.1

105

KS1-2

內(nèi)摻

190/390

52.2

52.7

53.2

52.7

103

6.1

6.4

6.3

109

KS1-4

內(nèi)摻+外涂

52.7

53.5

53.4

53.2

104

6.0

6.7

6.2

6.3

109

表2-3結(jié)果表明，對(duì)于C30混凝土，外涂科洛永凝液DPS組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為107%和105%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為103%和109%，內(nèi)摻科洛水性無(wú)機(jī)納米抗裂防滲劑和外涂永凝液DPS組較基準(zhǔn)組抗壓強(qiáng)度比和抗折強(qiáng)度比分別為104%和109%。
